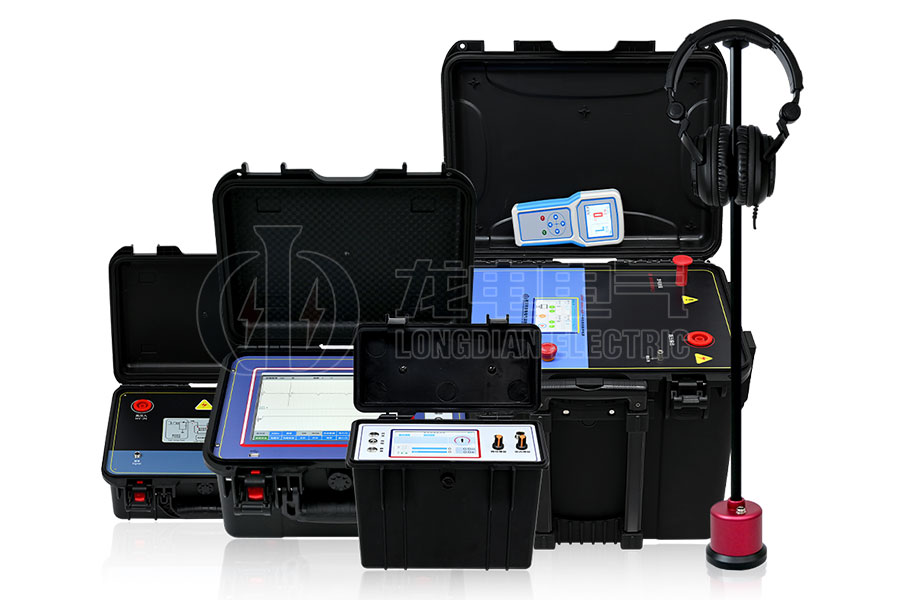

LD-2004多次脈沖電纜故障測試儀由測距主機、聲磁數顯同步定點儀和電纜路徑儀三部分組成，專用于電力電纜（110kV及以下）、鐵路信號控制電纜、機場及路燈電纜的故障檢測。

核心功能：

◆ 故障測距：精準定位開路、短路、低阻、高阻泄漏及閃絡性故障（精度±1m）。

◆ 路徑探測：識別電纜埋設路徑及深度（深度誤差≤0.1m）。

◆ 輔助分析：測量電纜全長、波速，支持未知電纜類型波速自定義。

技術原理：采用時域反射法（TDR），結合低壓脈沖法、多次脈沖法（三次/八次脈沖）、高壓閃絡法及衰減法，適應各類故障場景。

適用環境：內置電池供電（續航＞4小時），工業級防護設計，適用于無電源野外作業。

產品別稱：電纜故障儀、電力電纜故障測試儀、路燈電纜故障測試儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、地理電纜故障測試儀、電纜路徑儀、電纜故障測試儀

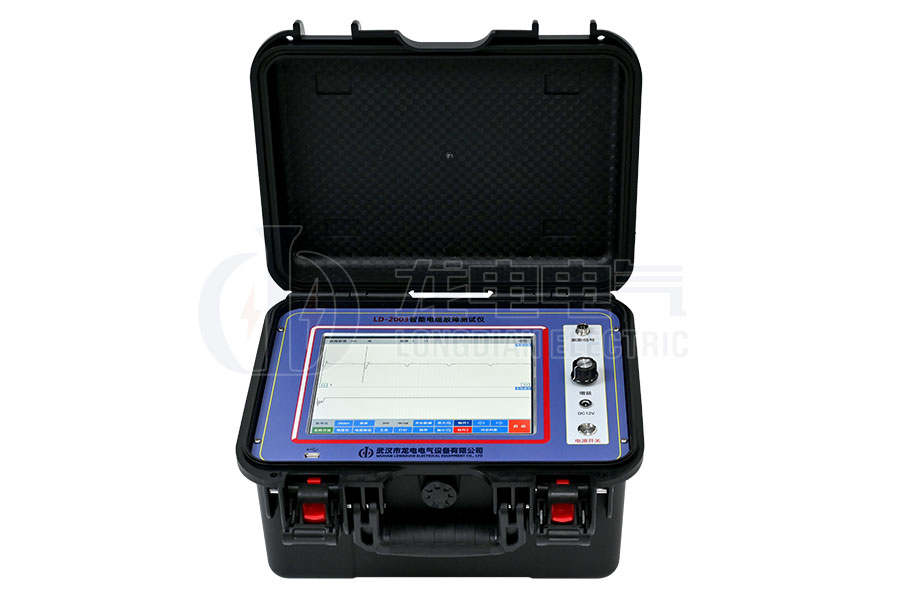

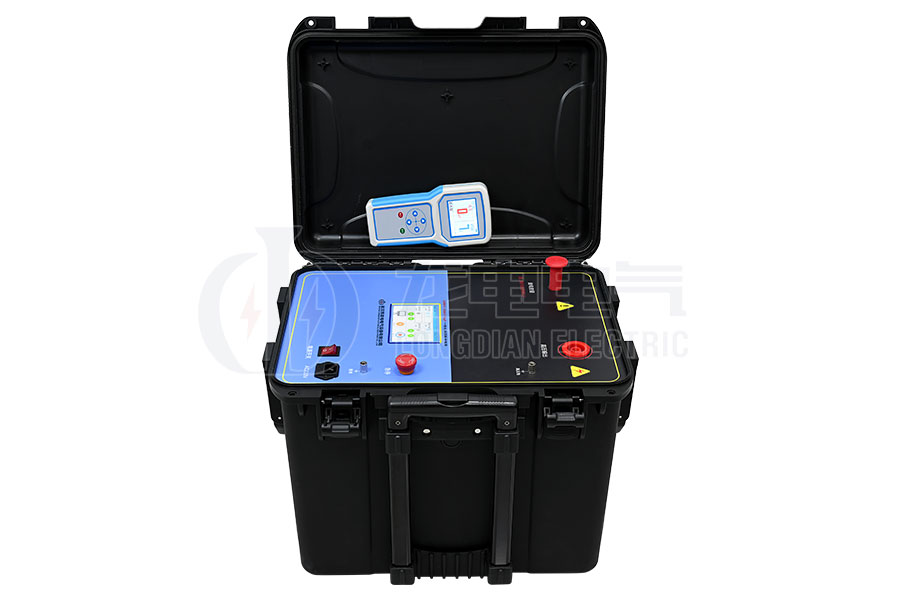

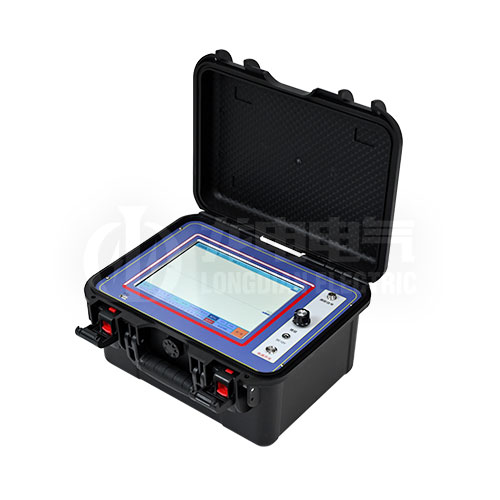

測距主機優勢

• 智能操作：

• 10.4寸彩色觸摸屏，菜單化界面+物理旋鈕雙操作模式，支持波形壓縮/擴展、雙游標精準卡位（精度1m）。

• 故障自動搜索：自動判距并顯示距離，支持波形存儲/調出對比分析。

• 多模式覆蓋：

• 7種測試脈沖可選，滿足長電纜（最大60km）無盲區、短電纜（最小50m）高精度需求。

• 支持交聯乙烯/聚氯乙烯/油浸紙等4種電纜介質波速預設，兼容未知類型自定義。

• 安全高效：

• 高壓閃絡測試配備安全保護機制，沖擊電壓≤35kV（注：高阻測試需避免易燃環境）。

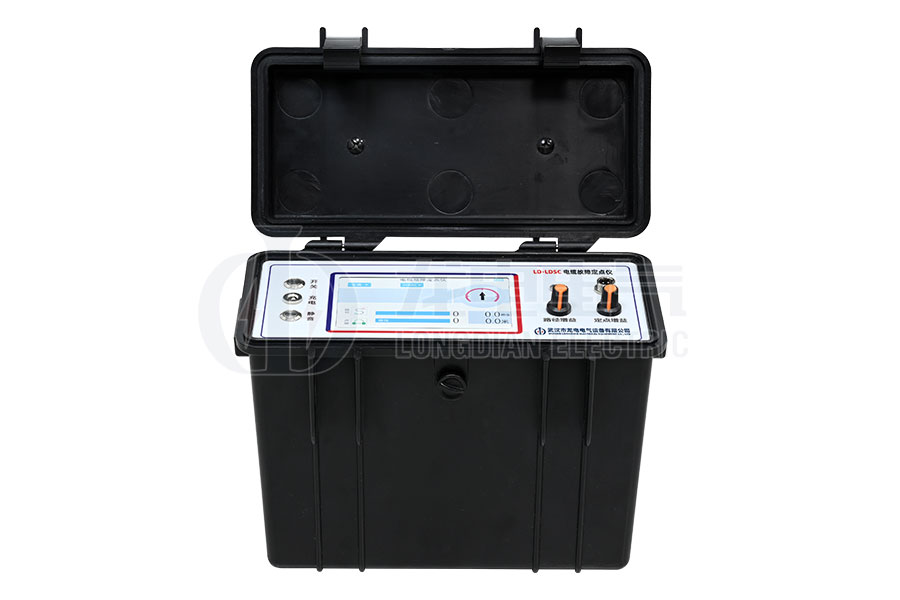

聲磁數顯同步定點儀亮點

• 精準定位：

• 聲磁同步技術：電磁波觸發計數+地震波中斷鎖定，數字直顯故障距離（0.1m~99.9m）。

• 抗干擾設計：工頻自適應消噪+15kHz調制電磁波路徑探測，抑制環境干擾。

• 場景適配：

• 四檔聲波濾波（全通/低通/高通/帶通），應對水泥路面、沙土等不同介質傳聲特性。

• 架空電纜封閉性故障可直接接觸定位，突破傳統定點局限。

• 便捷耐用：

• 65kHz電磁傳感器集成路徑探測與深度測量，內置電池續航＞12小時。

系統級創新

• 高效協作：

• 測距主機粗測故障距離 → 路徑儀確定埋設走向 → 定點儀精確定點，全流程閉環。

• 便攜設計：

• 主機僅重2.5kg（尺寸370×270×220mm），PP塑料機箱防震抗摔，適合野外移動作業。

安全警示：高壓閃絡法測試高阻故障時會產生明火，嚴禁在高瓦斯、易燃氣體環境使用！

LD-2004電纜故障測試儀以多次脈沖技術為核心，融合智能分析與聲磁同步定位，實現電纜故障“測距-路徑-定點”一體化精準檢測，大幅提升復雜環境下的運維效率。
